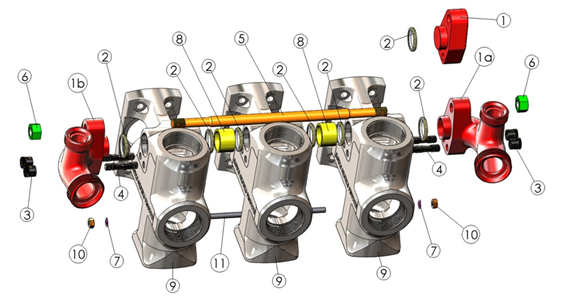

Fluid-End/Flange Discharge Section Subassembly

Plunger Size

Loc

Qty

3-3/8 inch

4-inch

4-1/2 inch

5-inch

6-inch

Discharge Blind

1

1

375-004-KOP

400-004-KOP

450-004-KOP

500-004-KOP

600-004-KOP

RH Elbow

1a

1

375-003-KOP

400-003-KOP

450-003-KOP

500-003-KOP

600-003-KOP

LH Elbow

1b

1

375-002-KOP

400-002-KOP

450-002-KOP

500-002-KOP

600-002-KOP

Trunion Seal

2

6

375-012-KOP

400-012-KOP

450-012-KOP

500-012-KOP

600-012-KOP

Discharge Elbow Stud Nut

3

4

375-006-KOP

400-006-KOP

450-006-KOP

500-006-KOP

600-006-KOP

Discharge Elbow Stud

4

4

375-005-KOP

400-005-KOP

450-005-KOP

500-005-KOP

600-005-KOP

Top Tie Bolt

5

1

375-007-KOP

400-007-KOP

450-007-KOP

500-007-KOP

600-007-KOP

Top Tie Bolt Heavy Hex Nut

6

2

375-008-KOP

400-008-KOP

450-008-KOP

500-008-KOP

600-008-KOP

Bottom Tie Bolt Washer

7

2

375-010W-KOP

400-010W-KOP

450-010W-KOP

500-010W-KOP

600-010W-KOP

Trunion

8

2

375-011-KOP

400-011-KOP

450-011-KOP

500-011-KOP

600-011-KOP

Fluid End

9

3

375-001-KOP

400-001-KOP

450-001-KOP

500-001-KOP

600-001-KOP

Bottom Tie Bolt Nut

10

2

375-010-KOP

400-010-KOP

450-010-KOP

500-010-KOP

600-010-KOP

Bottom Tie Bolt

11

1

375-009-KOP

400-009-KOP

450-009-KOP

500-009-KOP

600-009-KOP
